用磁碟陣列免費快照改善備份效率

用磁碟陣列免費快照改善備份效率

文/張明德 (記者) 2010-02-11

磁碟陣列內建的磁碟快照一向是只有中高階產品才提供，且須付費才能取得的進階功能，但近來已普及到入門級機型，且為免費內建，使用者將因此獲得高效率、高彈性的資料保護機制

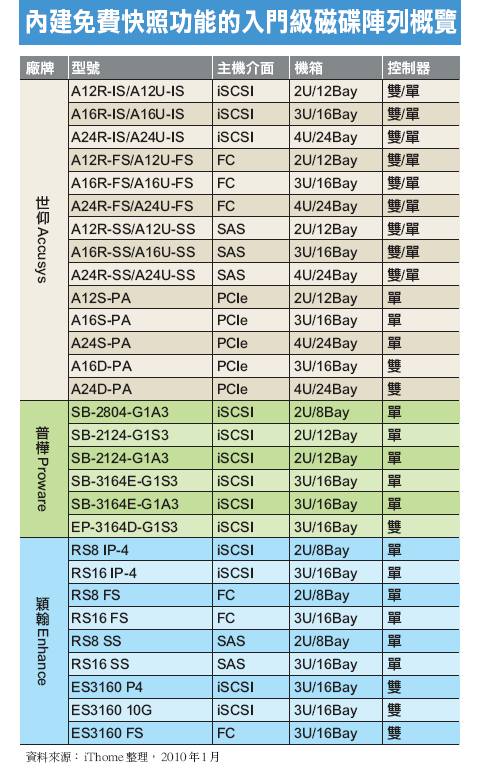

長久以來，磁碟陣列上的磁碟快照（snapshot）都被視作一種進階應用功能，通常只有中高階企業級產品才會提供，而且用戶還需付費才能取得。過去內含快照功能的磁碟陣列，加上快照功能的授權費用，門檻價格至少在40～50萬元以上，而且這種價位產品在快照功能上還有許多限制，某些可提供較強大、完整快照功能的機型，經常得要花費近百萬元的費用，才能同時取得儲存產品與其內建的快照功能。 不過這1、2年以來，開始有本土儲存設備廠商，為入門級磁碟陣列提供快照功能，某些甚至還是免費內建，只要15～30萬元就能取得磁碟陣列與其快照功能，大幅降低了導入快照應用的門檻，讓中小企業用戶也能利用磁碟陣列的快照，得到更高效率的備份，或建立無主機備份等應用。 典型的快照應用方式 藉由磁碟陣列內建的快照功能，用戶可藉以獲得： ● 快速的備份還原：透過Copy On Write式的快照，可在幾秒鐘內為一個數百GB的磁碟區製作複本，而將複本還原到原始磁碟區也只需幾秒鐘，速度較傳統備份快上許多。 ● 更緻密的還原點：由於製作快照所需時間很短，即使在短時間內製作多份快照，對系統存取帶來的衝擊也很小，因此使用者可將備份頻率從傳統備份的一天一次，提高到一天多次，藉以取得更精細的還原點選擇。 ● 將快照複本用於多種延伸應用：可將快照複本轉為可讀寫的虛擬磁碟，然後掛載給指定主機使用，典型的應用有下列幾種： 開發或測試：快照複本等同於原始來源磁碟在某個時間點下的狀態，用戶可以得到一個與來源磁碟內容相同、但又不會影響到來源磁碟狀態的複本，對於開發或測試來說十分方便。 稽核：可將快照複本轉為唯讀的虛擬磁碟，掛載到指定主機上進行資料搜尋或稽核工作，而不會影響到原始磁碟的存取。 無主機（serverless）備份：將快照複本掛載到備份伺服器上，然後再由備份伺服器將資料轉存到磁帶或其他媒體上。藉此可進行完全與原始主機脫鉤、不影響原始主機作業的備份。 雖然磁碟陣列的快照可以提供多種方便、高效率的應用方式，不過要特別注意的是，快照複本與原始磁碟在邏輯上雖是彼此獨立，但實際上兩者的資料實體是位於同一臺磁碟陣列硬體內，彼此並未實體分離。 固然磁碟陣列本身具有相當程度的保護能力，然而一旦儲存設備硬體受損，設備內包括快照複本在內的所有資料，都會受到影響。為求保險起見，較理想的方式是在快照複本之外，再定期利用複製或傳統備份等方式，將複本資料轉存到其他儲存裝置上，才能為資料提供充分的保護。 內建免費快照功能的入門級磁碟陣列 多數外商磁碟陣列產品的快照功能都必須付費才能取得，少數如Dell EqualLogic在產品中提供免費的快照功能，不過他們的產品已經遠遠超出入門級的範圍。 國內廠商中，普安或許是最早提供磁碟陣列內建快照的廠商，不過必須購買授權才能取得。目前能提供內建免費快照功能的磁碟陣列廠商，則有世仰、穎翰與普樺等，這些廠商的產品價格相對於外商低了許多，更適合經費有限的中小企業用戶。 世仰（Accusys） 世仰目前幾乎已為該公司全線ExaRAID系列磁碟陣列都內建了免費的快照功能，包括2U、3U、4U三種機箱，以及FC、iSCSI、SAS與外接式PCI-e等4種主機連接介面，一共涵蓋了23款機型。 世仰提供的快照是典型的Copy On Write式，可允許為每個Volume製作32份快照，全系統允許的快照數量上限為512份。 世仰的快照功能可透過磁碟陣列的網頁式控制臺操作，無需另外安裝任何軟體。在設定上，這個快照功能採用Volume Pair的概念，使用者必須同時建立兩個Volume，一為供前端主機正常存取的主要Volume，另一為專用於存放快照複本的次要Volume，兩個Volume配為一對。次要Volume可設定容量警戒上限，當快照占用容量到達上限時會通知管理者。 至於在應用方面，世仰目前只提供把快照複本還原回來源Volume的功能，不提供將快照複本轉為獨立磁碟掛載的功能。 普樺（Proware） 普樺目前有6款磁碟陣列內建了免費的快照功能，均為iSCSI介面機型，包括2U/8Bay、 2U/12Bay與3U/16Bay機箱等不同款式。 普樺提供的快照機制亦屬於Copy On Write式，同樣可允許為每個Volume製作32份快照，全系統允許的快照數量上限為512份。只需要透過網頁式控制臺甚至是機箱正面的LCD面板，就能進行相關操作設定，無需安裝任何軟體。 在設定上，管理者可為系統任何一個Volume設定對應的快照Volume，預設的大小為來源Volume的20%空間。另外普樺的快照功能還提供了自動排程機制，管理者可以月、周、日或小時為周期設定排程，讓系統自動啟動快照，此外管理者也可以隨時手動啟動快照。 在應用上，普樺的快照同時提供了將快照複本倒回（Rollback）原始磁碟，以及將快照複本輸出（Export）成獨立、可讀寫的虛擬磁碟兩種機制。 穎翰（Enhance） 穎翰目前有兩個系列產品的部份機型內建了免費快照功能，一為Ultrastor RS系列的單控制器磁碟陣列產品，另一為UltraStor ES3160系列雙控制器磁碟陣列產品，一共有9款機型，涵蓋了iSCSI、FC、SAS等不同介面，詳細型號請見附表。 穎翰的快照功能在運作機制與操作、設定方式方面，與普樺的產品大同小異，同樣可允許為每個Volume製作32份快照，全系統允許的快照數量上限同樣為512份，也有精細到小時的快照自動排程功能，亦只需要透過網頁式控制臺就能進行相關操作設定，無需另外安裝軟體。 不過在應用上，穎翰只提供將快照複本資料倒回原始磁碟，最新的韌體版本已取消將快照複本轉為獨立磁碟的功能，以避免原始資料損毀的風險。文⊙張明德
